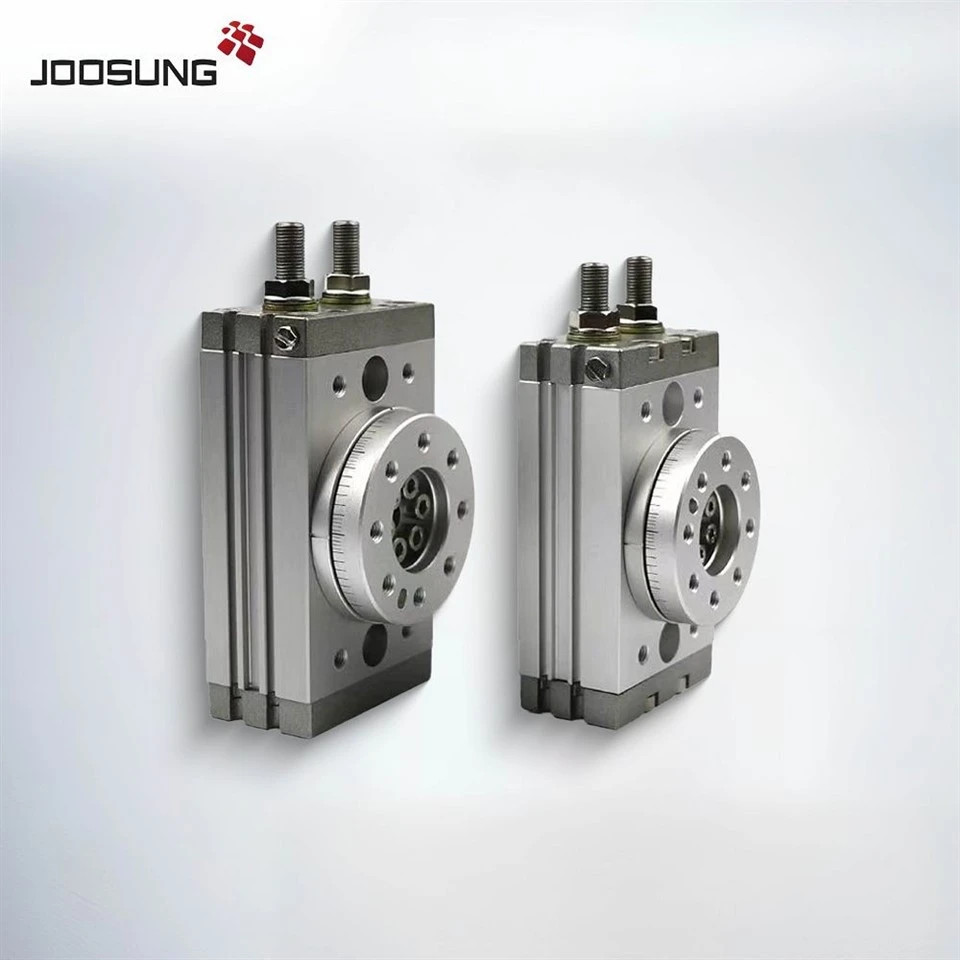

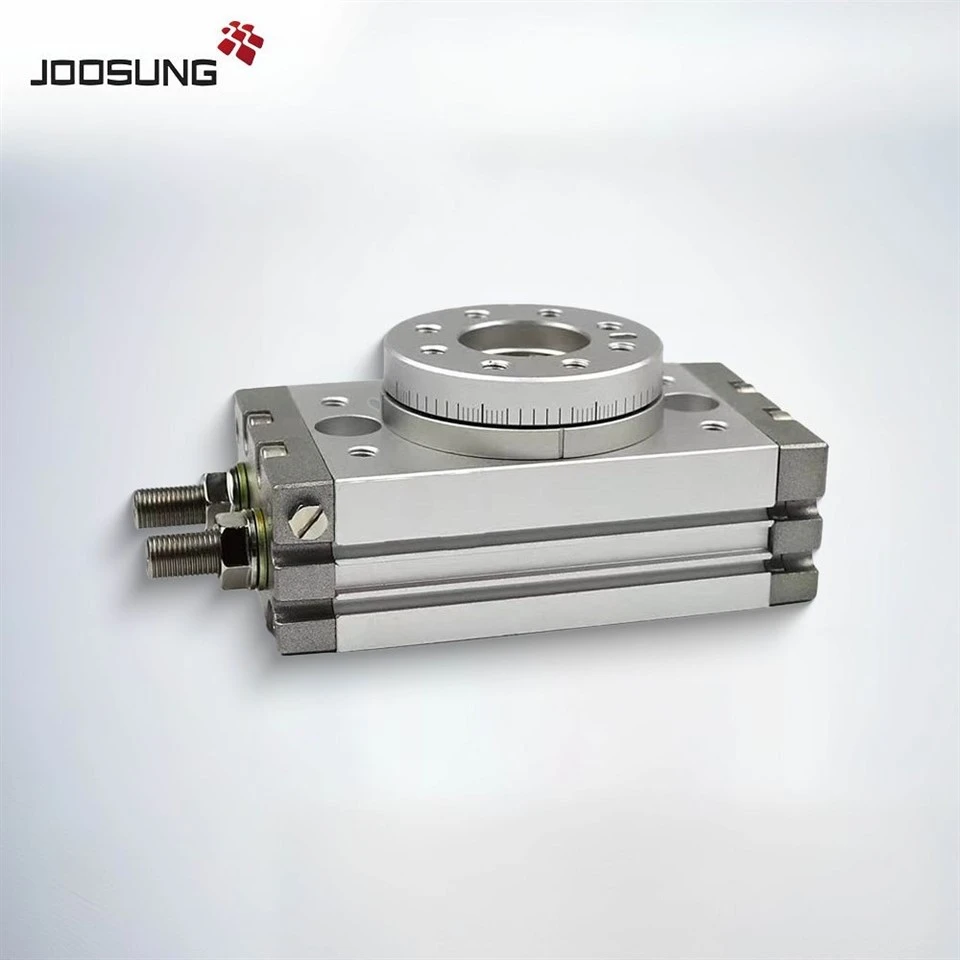

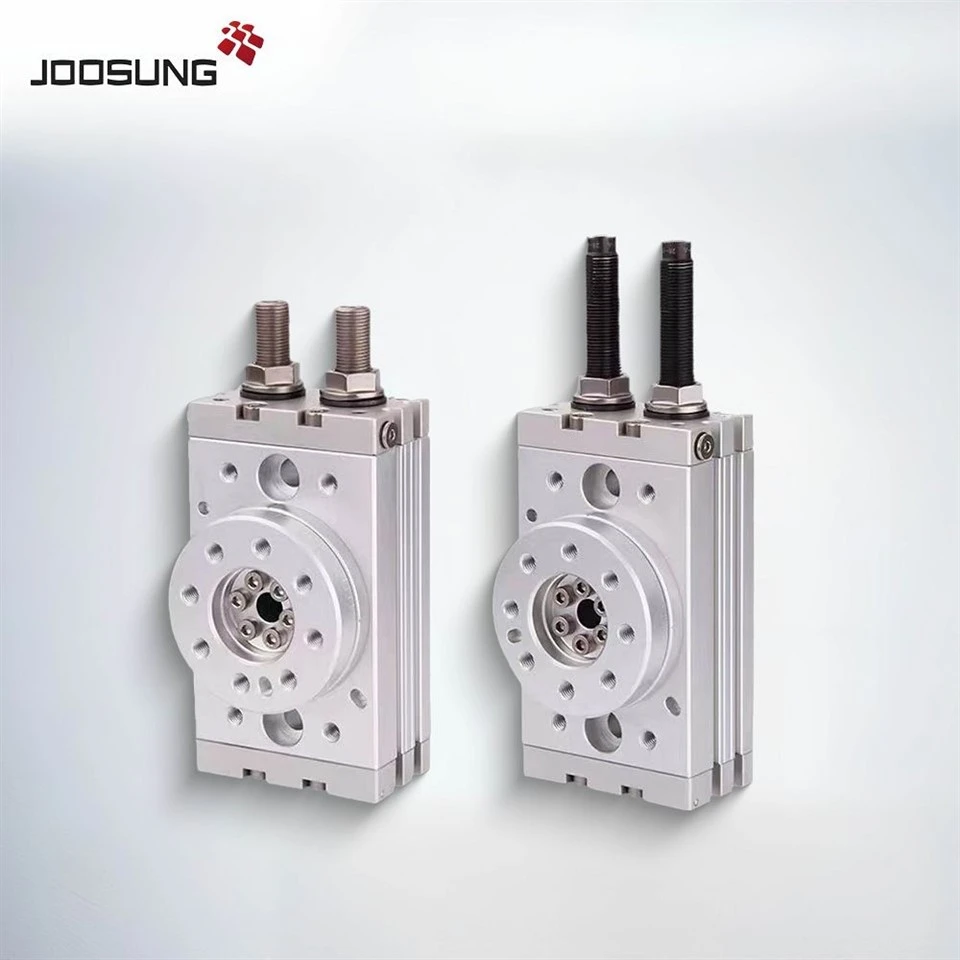

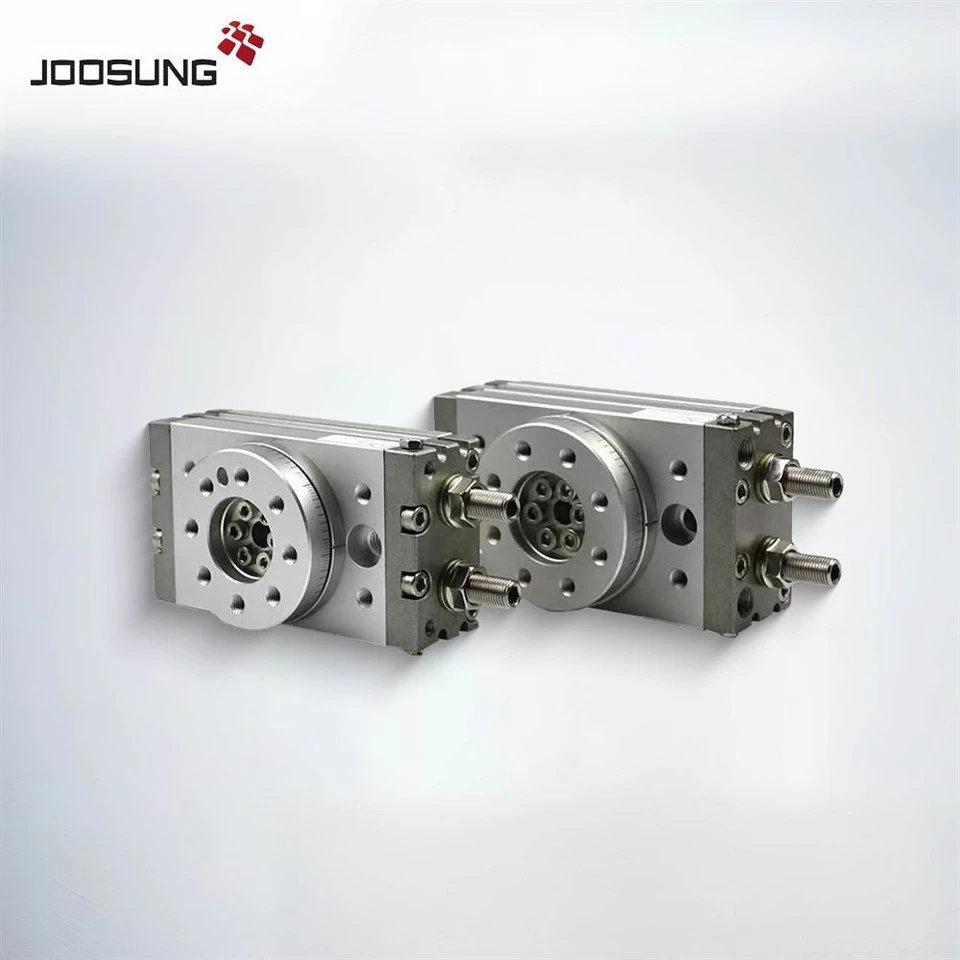

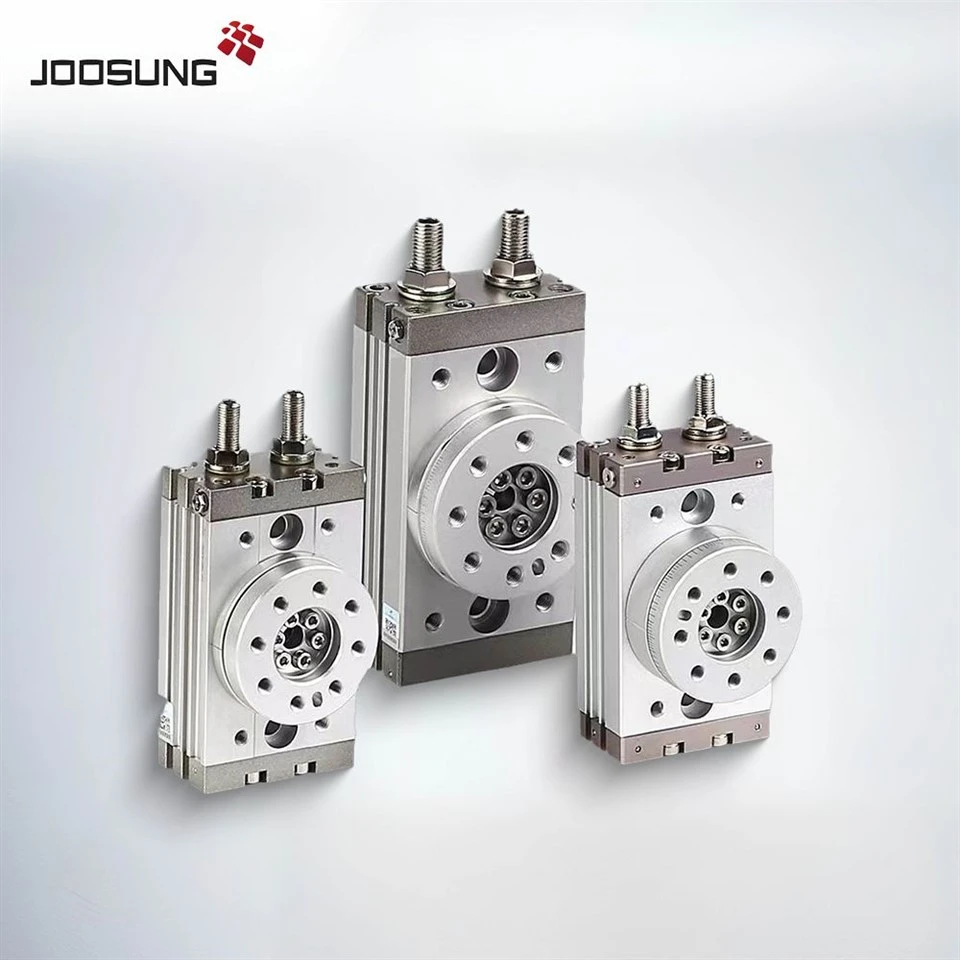

YSilindr Tabl Rotari Cyfres MSQyn gompact, manwl gywirdeb - wedi'i beiriannuactuator cylchdro niwmatigwedi'i gynllunio ar gyfermynegeio, dewis - a - lle, troi a chylchdroi cymwysiadauyn y gofod - amgylcheddau awtomeiddio cyfyngedig. Mae'n defnyddio aRack - a - Mecanwaith Gear Piniongyda Bearings Canllaw Deuol i sicrhaucylchdro cywir, trorym uchel, acapasiti llwyth rhagorol.
Wedi'i adeiladu gydaMae addasiad ongl integredig yn stopio(0 gradd i 190 gradd y gellir ei haddasu), mae'r gyfres MSQ yn cefnogi rheolaeth cylchdroi manwl gywir heb yr angen am stopwyr allanol. Ydyluniad siafft wagYn galluogi Passthrough gwifren neu diwb, yn ddelfrydol ar gyfer gripper - effeithyddion diwedd wedi'u mowntio mewn roboteg neu systemau cynnig llinellol -.
|
Sut i Archebu Silindr Niwmatig Cyfres MSQB |
||
|
Msqb |
10 |
A |
|
Theipia ’ |
Maint |
|
|
MSQA: math manwl gywirdeb uchel |
1,2,3,7,10,20,30,50 |
A: Gyda bollt addasu |
|
MSQB: Math Sylfaenol |
1,2,3,7,10,20,30,50,70,100,200 |
R: gydag amsugnwr sioc fewnol |
Sicrhewch ddyfynbris ar gyfer cyfres MSQB nawr
Uwchraddio'ch system awtomeiddio gyda'rCyfres MSQB Silindr Niwmatig Cylchdroi- Wedi'i beiriannu ar gyfer cylchdro llyfn, cywir a pherfformiad cryno.
Gwasanaeth OEM, dosbarthu cyflym, a chefnogaeth dechnegol lawn ar gael i gwsmeriaid byd -eang.
Ewch i'n gwefan:
www.joosungauto.com
E -bost: carson@joosungauto.com
Whatsapp: +86 153 9708 8192
#Msqb #rotaryactuator #rotatingpneumaticcylinder #compactrotaryycylinder #industrialautomation #joosungauto #oempneumatics
|
Manyleb |
||||||||
|
Turio (mm) |
10 |
20 |
30 |
50 |
70 |
100 |
200 |
|
|
Ymgyrch Fulid |
Aer (non - lub) |
|||||||
|
Gweithrediad |
Actio dwbl |
|||||||
|
Max.Operation |
Gyda sgriw ange addasu |
1pa |
||||||
|
Gyda hydralicCushion |
0.6mpa |
|||||||
|
Pwysau min.Operation |
0.1mpa |
|||||||
|
Tymheredd amgylchynol a hylif |
0 ~ 60 gradd |
|||||||
|
Clustogau |
Dyfais clustog rwber (safonol)/clustog hydralig (dewisol) |
|||||||
|
Swyddogaeth |
Gydag ongl yn addasu sgriw |
0.007J |
0.025J |
0.048J |
0.081J |
0.24J |
0.32J |
0.56J |
|
Gyda hydralicCushion |
0.039J |
0.116J |
0.294J |
1.1J |
1.6J |
2.9J |
||
|
Ystod addasu ongl |
0 ~ 190 gradd |
|||||||
|
Ongl max.rotating |
190 gradd |
|||||||
|
Cylchdroi cyson |
Gyda sgriw addasu ongl |
0.2 ~ 1.0s/90 gradd |
0.2 ~ 1.5s/90 gradd |
0.2 ~ 2.0s/90 gradd |
0.2 ~ 2.5s/90 gradd |
|||
|
Gyda hydralicCushion |
0.2 ~ 0.7s/90 gradd |
0.2 ~ 1.0s/90 gradd |
||||||
|
Diflasiff |
φ15 |
φ18 |
φ21 |
φ25 |
φ28 |
φ32 |
φ40 |
|
|
Maint porthladd |
M5×0.8 |
RC1/8 |
||||||
|
Mae pwysau max.Operation yn ddarostyngedig i Max.Load dyfais clustog hydrolig. |
||||||||
Manteision allweddol Cyfres MSQB Silindr Niwmatig Cylchdroi
YCyfres MSQB Silindr niwmatig cylchdroiyn darparu cynnig cylchdro llyfn a manwl gywir, sy'n addas ar gyfer tasgau lleoli awtomataidd.
Mae dyluniad cryno ac ysgafn yn gwneud yCyfres MSQB Silindr niwmatig cylchdroiHawdd ei integreiddio i'r gofod - offer cyfyngedig.
Mae onglau cylchdroi addasadwy (ee, 90 gradd, 180 gradd, 270 gradd) yn caniatáu rheoli cynnig hyblyg gydag ailadroddadwyedd uchel.
YCyfres MSQB Silindr niwmatig cylchdroiyn cynnig mowntio llwyth uniongyrchol gydag anhyblygedd torsional uchel.
Cynnal a chadw -, hir - actuator cylchdro bywyd yn ddelfrydol ar gyfer amgylcheddau gweithredu parhaus.
Modelau sydd ar gael:
MSQB-10A, MSQB-20A, MSQB-30A, MSQB-50A, MSQB-70A, MSQB-100A, MSQB-200A
Msqb-10r, Msqb-20r, MSQB-30R, MSQB-50R,MSQB-70R, MSQB-100R, MSQB-200R
